[单选题]

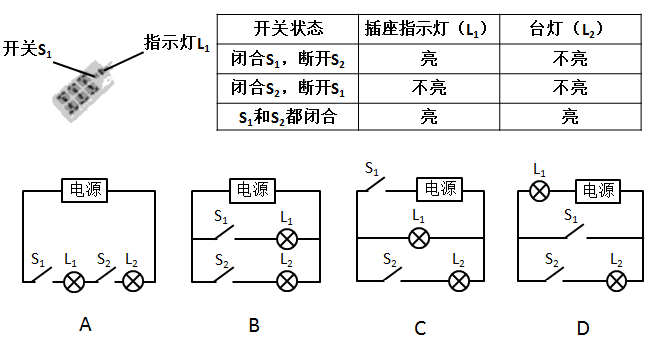

一台灯的插头在如图所示插座上，插座上有一个开关和一个指示灯（相当于电阻）的灯泡。若插座开关和指示灯用S1、L1表示，台灯开关和台灯用S2、L2表示，当断开或闭合S1，S2时，记录现象如下表。则符合事实的电路图是：

A . 如图所示
B . 如图所示
C . 如图所示
D . 如图所示

参考答案： C

参考解析：

第一步：应用定理------电路图

第二步：题干解答：
闭合S1、断开S2，A选项中L1不亮，A选项错误；
闭合S2、断开S1，B、D选项中L2亮，B、D选项错误。
C选项中S1、S2都闭合时，L1、L2形成并联电路，都亮，满足要求。

故本题选C。
【2013-上海B-028】
